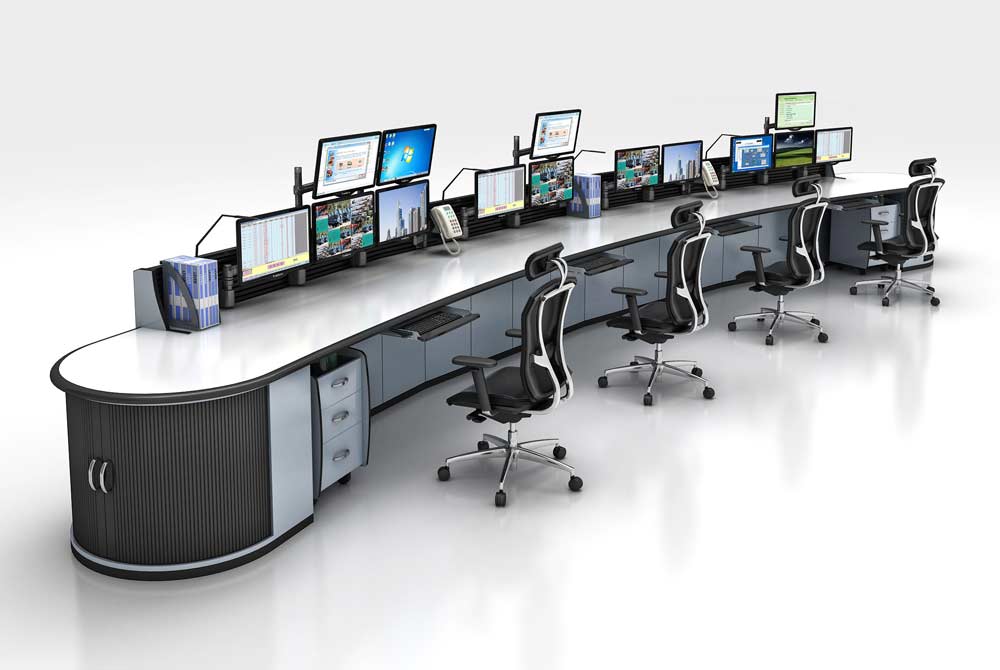

控制台2
Console two

1、控制台主要技术参数

1.1整体结构

佰斯特控制台整体结构由钢木结构,表面静电喷塑处理,台面板及内外门板均采用进口抗倍特理化板,保证控制台台面的防腐蚀防火防水功能。

1.2 框架结构

佰斯特控制台为模块化结构设计,控制台主体由钢和铝型材制成,不同形状的控制台由直线模块和不同角度模块构成。用户可根据自己的需求灵活的增减席位。

佰斯特控制台主要的垂直及水平结构部件依据6005A-T5或6063A-T54(GB)重量规格标准。

主框架采用可调整水平的固定脚支撑。

结构部件采用精密铸造的冷轧钢制造,确保钢度及方正性,表面经过耐磨电喷处理。

主干结构使用3.0mm厚冷轧钢板钣金加工;内部普通刚加使用2.0mm厚冷轧钢板加工。坚固耐用,外表面使用静电吸塑工艺,表面附着黑色磨砂纹理,整体结构稳固防腐。

框架结构由冲压成形的冷轧钢构件通过上下水平横梁及左右垂直边柱来形成一个坚固的矩形结构。

佰斯特控制台深度可根据不同情况提供950mm-1320mm范围的深度,可提供足够的脚部空间和设备承载空间。

内部架构可满足用户承载及防止不同设备的各种需求。

框架结构预留有强、弱电线槽,具备灵活性,在不需要对其进行切割、钻孔及加工的情况下重新配置;

制造误差如下:

线性:±0.5mm

垂直 ±0.5°

控制台系统(带可选的地震配件)符合抵抗震级里氏7.0-8.3度地震的抗震要求。

1.3控制台面板说明

控制台的表面覆盖层使用高强度高压耐磨板(HPL)。具有耐热、耐烟灼、耐撞击、耐潮湿、防水、耐腐蚀等特性;后部面板具有足够的支撑力以保证横向的稳定。

工作面及面板依照如下规范制造:

部位 规范
工作台面白 内部为1(25mm)理化板,表面为高压HPL耐磨防火胶板。
台面边缘 采用带人体工学倾斜弧度的冲压铝制成,外围浇铸柔性的聚脂来形成,长时间使用具有舒适感,厚度为30mm。
正面、背面门板和侧面板 内部为1/2(13mm)中密度板,表面为高压耐磨HPL板;

使用弹簧铰链简化安装,简化设备安装与维护;

定制的裁剪满足甲方所需设备的大小。

1.4前后门板

使用实木颗粒板双贴面威盛亚防火板加工,整体厚度不低于20mm,连接铰链使用高档的无声缓冲铰链安装,具有质轻,手感好,开关门噪音小等优点,保证其15万次无障碍开启。同时铰链安装方式为快装式、方便安装和拆卸。

1.5控制台台面

台面结构

  • 控制台台面分为大小面板两部分。小面板与后背墙、大面板间预留不小于10mm的缝隙,方便从主框架底部出线到台面。
  • 小面板为前检修面板,使用实木颗粒板双帖高质量防火板加工,整体厚度不低于20mm,通过塑料卡扣式连接方式与主体框架连接。其正面安装可弹出式不锈钢按钮,方便取下小面板检修产品。
  • 大面板使用实木颗粒板双帖防火板加工,整体厚度不低于27mm,两块大面板之间开箭头槽,使用不低于100mm长、不低于6mm粗的拉杆两端连接、整体连接后必须平整光滑无缝隙。

台面概述

  • 工作台面使用平滑及水平,符合人体工学的标准,包括视线,延伸距离,键盘高度及膝部的空间。工作面的高度在地面740mm,有校平器来调整;
  • 规范:内部为高强度复合板,表面及下部有高压覆盖层HPL;
  • 密度:45磅/英尺;
  • 线性膨胀:在90%相对温度下为39%;
  • 静态负荷:50磅每线性英尺;
  • 表面到地面距离:固定的结构:≥ 740mm;升降系列可调高度为:660mm到787mm;
  • 工作台面支撑臂:材料:12号冷轧钢、加强杆:12号冷轧钢、抛光:耐磨金属喷涂;
  • 底部支撑:材料:6mm淬火及回火热轧钢、弯曲应力:110KSI、抛光:耐磨金属喷涂。

表面到地面距离

  • 非升降台:740mm;
  • 控制台可调整的工作台面上最大可受力为500磅。

工作台面支撑臂

  • 材料:12号冷轧钢;
  • 加强杆:12号冷轧钢;
  • 表面处理:耐磨静电喷粉。

底部支撑

  • 材料:6mm淬火及回火热轧钢
  • 弯曲应力:220KSI
  • 表面处理:耐磨静电喷粉

HP(高压HPL

  • Lam等级:HGS(常规)
  • 额定厚度:2mm
  • 厚度误差:±12mm
  • 球面撞击阻抗:最低1270mm
  • 热辐射阻抗:最短125秒
  • 磨损阻抗:最少400周期

1.6台面边缘收边

控制台工作台面的边缘采用聚氨脂材料制成,边缘可以承受半径大于30mm的弯曲。

大面板前端采用与人体接触部位使用不小于30mm宽的软聚氨酯鸭嘴边弧形封边条。

后端面使用不小于6mm厚的软聚氨酯封边条,安装后整体高于台面8mm,有效防止钢笔等文具滑落。

2、控制台其他说明

2.1 线缆管理系统

佰斯特控制台内部有专业的走线槽,强、弱电分开。走线槽附近有足够的布线空间,可以合理有序得进行布线,保证了后期维护、更换的方便性和灵活性。

2.2控制台的散热

门板通风孔散热方式说明:控制台门板LOGO呈镂空设计,利于及时散热

2.3控制台边柜

佰斯特控制台两侧安装有固定边柜,边柜选用与桌面相配的表面,形状主要分圆形和方形,也可根据客户需要进行订制。
