防静电实时监控系统
Anti static real-time monitoring system

工业作为全球经济竞争的制高点,一直以来都备受各国广泛重视,随着“中国制造2025”和”工业4.0″提出,中国制造正在向“中国智造”迈进,云计算、大数据、物联网、人工智能的兴起,正推动着制造业数字化和智能化转型,新一轮科技革命和产业变革酝酿新突破,3D打印,新材料,新能源,纳米技术,军工科技,智能数码等领域都在制造和经营过程中向无人化和自动化靠拢,而在自动化,无人化生产中如何做到静电控制及实时监控等问题日益凸显,工业静电控制解决方案的需求与日俱增。



APPLICATION STATUS   应用现状

随着近年来制造业对ESD危害的深入认识,很多企业普遍在静电敏感工位采取了防静电措施,并引入了腕带接地电阻测试仪和静电消除器等设备,有的还和门禁组成防静电门禁系统。这在一定程度上保证静电防护措施的有效性,但却不能在作业过程当中对防静电措施的有效性进行及时地、动态地检查,也不能在措施失效时及时给出提示。另外,制造业生产线具有工位多、场地大、分布广的特点,所以通过网络把“集线控制器”、“接地监控器”、“腕带”、“数据转换器”、“计算机”等设备连接起来,组成一个完整的静电监控网络系统,解决长期以来企业里对静电实时监控,数据采集记录,主动静电消除等难的问题成为企业最为重要的命题。

此外,工业现场设备众多,如何实现安全的布线,进行有效连接,把众多的监控连接起来,从而满足不同工作环境的需要,满足美观、可靠、整洁的工业现场环境要求。



POUESD智能防静电控制系统解决方案

应时代趋势而来,往未来变化而去

POUESD防静电控制系统是佰斯特自主研发的第二代防静电控制系统,由在线防静电检测系统、主动式静电检测消除系统以及AI视频检测系统组成。

在线防静电检测系统包含方静电设备(防静电台、双回路手环)、静电安全接地系统,光电检测系统、在线监测仪以及看板系统、声光报警等设备与软件组成,通过有线或无线网络,将前后台连接起来,实现真正意义上的实时监控、数据储存、以及动态显示等功能,从而解决以往静电防护过程记录空缺、监管难问题。通过结构化的设计将相关的电子检测设备和设备台完整结合,达到美观、整洁以及一体化的目标。

主动式静电检测系统包含非接触式空间静电检测仪、高压等离子棒风机等设备组成,能自动检测测量区域的静电强度,并根据预先设定的门限启动等离子风机设备,起到主动消除静电的作用。

AI视觉检测系统由高清摄像头以及AI智能算法平台组成,能够记录工位的相关生产信息,通过学习合格品,从而自动检测不良品,并在后台系统自动记录生产的相关信息,从而达到过程控制,降低不良品率。

在软件的控制下,POUESD防静电控制系统实现真正意义上的实时监控、数据储存、以及动态显示等功能,解决长期以来企业里对静电监控,操作人员现场防静电管理和数据采集记录等难的问题,佰斯特可根据客户需求个性定制开发,真正实现增产能、提效益、全自动、无人化静电监控。更为精彩的是,我们的防静电控制系统专家将与您一起确定您需要的具体系统功能,帮助您设计可满足这些需求的系统,无论现在,亦或是将来,都可根据您的业务变换来满足您的需求。

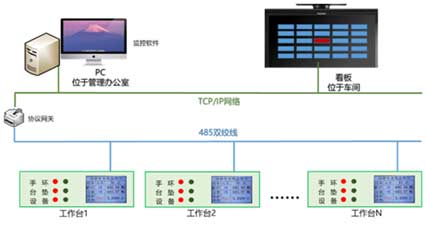

POUESD智能防静电控制系统解决方案架构图

系统优势

实时监控 数据管理 配置灵活 安全稳定
实时监控静电控制状态,故障实时报警显示、记录所有事件数据的功能。 采用高精度传感器和转换器,无纸化记录,数据实时存储,图形化显示; 自动生成报表。 可根据工业现场需要进行配置,确定测量的相应参数并设置门限。并可对接其他生产软件系统。 佰斯特20年防静电控制经验和自主研发能力,提供成熟稳定的ESD防控方案。

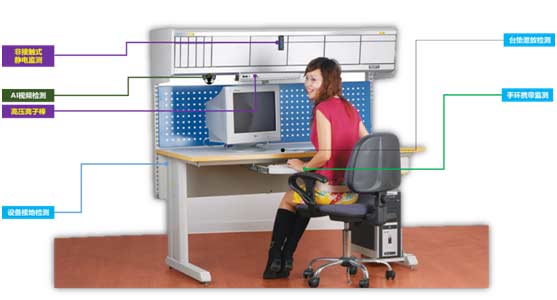

推荐配置

硬件配置

  • 防静电工作台
  • 三合一在线防静电检测仪(台面接地检测、手环接地检测、安全接地检测)
  • 双回路静电手环(含光电传感器)
  • 非接触式静电检测仪
  • 等离子高压风机
  • AI视觉检测仪
  • 声光报警器(可选)
  • 电子看板(可选)
  • 网络设备(有线或无线)
  • 高性能计算机(可选)



软件配置

  • 静电监测软件包含:监测服务、产线布局设置、参数设定、报表管理、用户管理



软件安装要求:

  • 操作系统Windows7 以及上系统
  • 安装.Net Framework 4.6.1
  • 安装MySQL 5.6+数据库

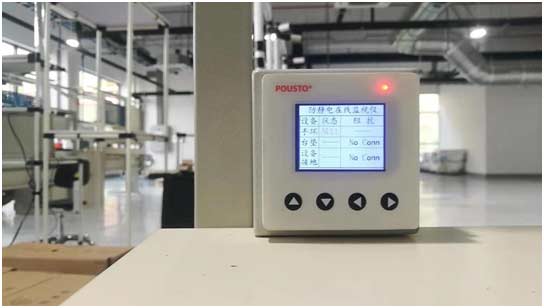

产品特点:

  • 电力行业标准86盒尺寸,小巧轻便,安装灵活
  • 集成高稳定性数据采集模块
  • 采用32位高性能ARM处理器及电阻式监控原理
  • 本机灯光报警,蜂鸣报警功能,并允许外接大功率声光报警器
  • 工业标准RS485通讯方式,方便进行数据采集



环境及设备配置:

序号 参数 参数/规格 备注
1 电源 DC 5V@1A
2 指示灯 绿红黄三色灯 绿-正常;红/黄-异常
3 操作员在位检测 0-70cm 可调
4 采样频率 1Hz
5 工作环境 温度:-10至50℃
湿度:0% 至 95%,非冷凝
6 存储环境 -20至85℃
7 大气压力 70 至 106Kpa
8 数据接口 RS485
9 显示方式 真彩工业显示屏



参数配置:

序号 技术指标 参数/规格 备注
1 设备地址 本机485通讯地址
设置范围:0-255
2 波特率 485通讯波特率选项:1200,2400,4800,9600,14400,28800,19200,38400,
缺省值:9600
3 数据格式 MODBUS
4 手腕带测量范围 1MΩ-100MΩ 出厂默认≤35MΩ,可调
5 台面/台垫测量范围 1MΩ-1GΩ 出厂默认106-109Ω,可调
6 设备接地测量范围 0.1-10Ω 出厂默认≤1Ω,可调
7 检测时间 光电开关检测时间
输入范围:01-99秒
范围内可调
8 声音报警 接地阻抗异常声音报警开关,
W:防静电手环
C:台垫/防静电桌面
G:接地系统
